一·概述

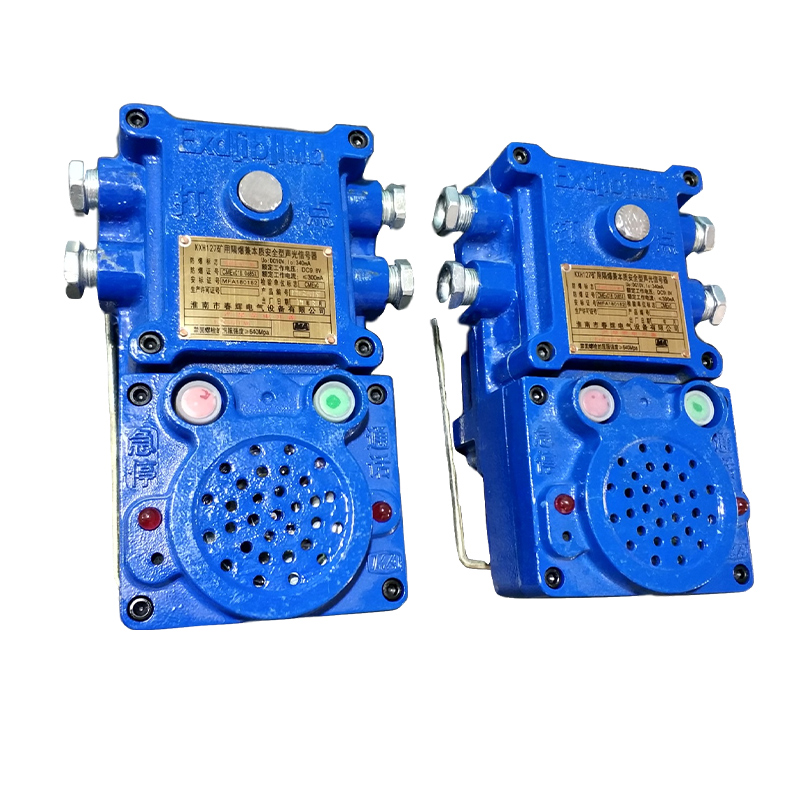

我公司開發的KXH127 礦用隔爆兼本質安全型聲光信號器（以下簡稱信號器）為礦用隔爆兼本質安全型，適用于井下具有爆炸性氣體環境的帶式運輸和絞車運輸?shù)男盘柭?lián)絡用。具有下列功能：
a.發送信號：按下本臺的隔爆信號按鈕，可向本臺連機的各臺發出聲光信號（打點）。
b.接收信號：連機各臺可以接收任一臺發出的聲光信號（打點）。
c.單功對講：本裝置在不改變現有煤礦隔爆信號裝置電源和接線方式的情況下，連接各臺通過電源線實現動力線載波對講功能，無需另鋪設電纜。
d.急停功能：按下急停按鈕，信號器無源接點閉合，再次按下，無源接點斷開。
二 產品分類
1．防爆型式
礦用隔爆兼本質安全型，防爆標志為：Exd[ib]IMb
2．型號組成及代表意義
3. 外型尺寸及重量
外型尺寸：320mm×186mm×148mm
重 量： 10kg
三·使用環境條件
信號器在下列條件下應能正常工作:
a) 環境溫度：-5℃~+40℃；
b) 平均相對濕度：不大于95%（+25℃）；
c) 大氣壓力：80~110ｋPa；
d) 環境噪聲：不大于75dB
e) 有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
四·技術參數
4.3電氣性能
4.3.1供電電源
額定工作電壓：AC127V，工作電流：≤0.2A。
4.3.2基本功能
a）打點功能：信號器具有聯機打點功能，按下打點按鈕時可發出打點信號；
b) 急停功能：按下急停按鈕，信號器無源接點閉合，再次按下，無源接點斷開。
c) 通話功能：信號器具有聯機單工通話功能。
d）具有狀態指示功能。
4.3.3聲光信號強度
a)打點聲級強度：不小于85dB(A)。
b)光信號強度：在黑暗中20m處清晰可見。
4.3.4通話載波頻率：195kHz～205 kHz。
4.3.5 輸出急停信號：1組無源常開接點。
4.3.6 信號器之間較大傳輸距離：1km。
4.3.7本安參數:
較高開路電壓：DC10V；較高輸出電流：340mA ；工作電壓：DC9.8V 工作電流：≤300mA。
